MPO/MTP adapterkabel

DIMI Fiber fremstiller MPO/MTP-adapterkabler til fiberforbindelser med høj-densitet mellem MPO/MTP-grænseflader og specificeret optisk udstyr eller distributionssystemer. Konfigurationer er tilgængelige for OS2-, OM3-, OM4- og OM5-fibre med 8, 12, 16 og 24 fibre, stiftede eller ikke{10}}stiftede konnektorer, Type A/B/C-polaritet, standard- eller brugerdefinerede længder og PVC-, LSZH- eller OFNP-jakker.

MPO polaritetskonverteringskabel
MPO-polaritetskonverteringskablet er en fabriks-termineret fibersamling, der er designet til at korrigere fiber-position eller Tx/Rx-polaritetsfejl i MPO/MTP-kabelsystemer med høj-densitet. Det...

Se mere
MPO hun-til-han-adapterkabel
MPO hun-til-han-adapterkablet er en fabriks-termineret multi-fibersamling med et MPO-hunstik i den ene ende og et MPO-hanstik i den anden. Hunenden bruger justeringshuller, mens hanenden...

Se mere
MTP til LC-adapterkabel
MTP til LC-adapterkablet er en fabriks-termineret fiberoptisk enhed, der forbinder en MTP/MPO-grænseflade med høj-densitet til flere LC-dupleksgrænseflader. Den er designet til struktureret...

Se mere

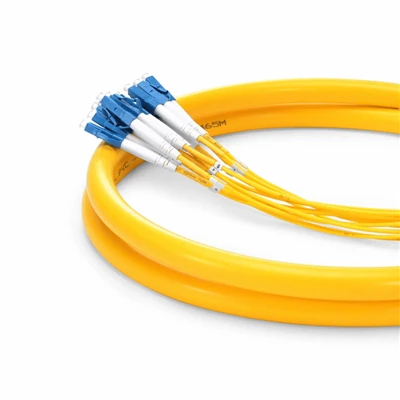

MPO til FC adapterkabel
MPO til FC-adapterkablet er en fabriks-termineret fiberoptisk enhed, der forbinder en MPO/MTP-grænseflade til individuelle FC-grænseflader. Det er designet til datacentre,...

Se mere
MPO til SC adapterkabel
MPO til SC-adapterkabel er en fabriks-termineret fiberoptisk fanout-enhed, der forbinder en MPO/MTP®-grænseflade med høj-densitet til individuelle optiske SC-grænseflader. Samlingen kan...

Se mere
MPO til LC adapterkabel
MPO til LC-adapterkabel er en fabriks-termineret multi-fiberkabelsamling, der forbinder en MPO/MTP-grænseflade med høj-densitet til individuelle LC-dupleksporte. Det bruges til at skifte mellem...

Se mere

MPO/MTP-adapterkabeltyper

DIMI Fiber leverer MPO/MTP-adapterkabelsamlinger til forskellige stikgrænseflader, fiberkonfigurationer og polaritetskrav.

MPO til MPO adapterkabel

Forud-terminerede MPO-kabelsamlinger til direkte forbindelser mellem kompatible MPO-grænseflader. Tilgængelig med specificerede fiberantal, benkonfigurationer, polaritet og kabellængder.

MTP til MTP adapterkabel

MTP-baserede multifibersamlinger til høj-densitetsforbindelser mellem kompatible MTP-grænseflader. Fastgjorte eller ikke-faste konfigurationer vælges i henhold til de tilhørende stik.

MPO/MTP til LC adapterkabel

Konverterer et multifiber MPO/MTP-interface til LC-forbindelser til udstyr, distributionssystemer og specificerede breakout-konfigurationer. Fiberantal, polaritet, stiktype og kabellængde konfigureres i henhold til applikationen.

MPO/MTP til SC adapterkabel

Giver en MPO/MTP-til-SC-grænsefladekonfiguration til systemer, der kræver en multifiberforbindelse på den ene side og SC-forbindelse på den anden side.

MPO polaritetskonverteringskabel

Designet til specificerede MPO-fiberkortlægning og polaritetskonverteringskrav. Type A-, Type B- eller Type C-konfigurationer er tilgængelige i henhold til den eksisterende linkarkitektur.

Brugerdefineret MPO/MTP adapterkabel

Brugerdefinerede samlinger kan fremstilles med specificeret fibertype, fiberantal, stikkombination, benkonfiguration, polaritet, fiberkortlægning, kabellængde og kappe. Eksisterende kabler, tegninger, styklister eller stikdelnumre kan leveres til konfigurationsverifikation.

MPO/MTP-adapterkabelkonfigurationer

Kabelsamlingen kan specificeres i henhold til stikgrænsefladen, fiberkonfigurationen og installationskravene.

Parameter	Tilgængelige muligheder
Stik	MPO / MTP
Stikstift	Fastgjort / Ikke-fastgjort
Fiberantal	8/12/16/24 fibre
Fiber type	OS2 / OM3 / OM4 / OM5
Polaritet	Type A / Type B / Type C
Kabellængde	Standardlængder / Brugerdefineret længde
Jakke	PVC / LSZH / OFNP
Driftstemperatur	-20 grader til +70 grader
Overholdelse	IEC 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE, hvor det er relevant
Materialekrav	RoHS / REACH; gældende flammehæmmere-krav

Specifikationerne bekræftes i forhold til den valgte konnektor-, fiber- og kabelkonfiguration før produktion.

MPO/MTP Interface kompatibilitet

MPO/MTP-adapterkabler er konfigureret til at matche stikgrænsefladen, benkonfigurationen, fiberantal, fibertype, polaritet og fiberkortlægning af det tilsluttede udstyr eller eksisterende kabel.
Typiske konfigurationer inkluderer:

01/

MPO/MTP til MPO/MTP:Forbinder kompatible MPO/MTP-grænseflader på fiberkassetter, trunk-kabler, patchpaneler, transceivere og andet optisk udstyr.

02/

MPO/MTP til LC:Forbinder et multifiber MPO/MTP-interface med udstyr eller distributionskomponenter ved hjælp af LC-forbindelser.

03/

MPO/MTP til SC:Forbinder en MPO/MTP-grænseflade med specificeret SC-baseret fiberudstyr eller distributionskomponenter.

04/

Fastgjort til ikke-fastgjort:Konnektorbenskonfigurationen vælges i henhold til det tilhørende stik.

05/

Type A/B/C polaritet:Polaritet og fiberkortlægning er konfigureret i henhold til det påkrævede fiber-til-arrangement.

06/

OS2 / OM3 / OM4 / OM5:Fibertypen er valgt for at matche den eksisterende optiske infrastruktur og tilsluttet udstyr.

Konnektor og benkonfiguration

MPO/MTP-adapterkabler kræver den korrekte konnektorkonfiguration. Fastgjorte og ikke-faste versioner vælges i henhold til stikket på den tilhørende side.

Fastgjort / Mand:Indeholder justeringsstifter til placering mod et kompatibelt ikke-stiftet stik.

Ikke-fastgjort/kvinde:Bruger den tilhørende konnektors justeringsstifter til konnektorjustering.

MPO / MTP interface:Multifiber-stikkonfiguration til høj-tæthedsforbindelser.

MPO/MTP til LC eller SC:Tilgængelig til specificerede grænsefladekonverteringer og breakout-konfigurationer.

For udskiftnings- eller system--matchende ordrer kan det eksisterende stiknummer eller kabelprøve bruges til at bekræfte den påkrævede pin-konfiguration.

Polaritet og fiberkortlægning

Polaritet bestemmer, hvordan individuelle fibre kortlægges mellem de to ender af en MPO/MTP-samling. Den valgte polaritet skal matche udstyret og linkarkitekturen.

Polaritet	Fiberkortlægning
Type A	Lige-gennem kortlægning
Type B	Omvendt kortlægning
Type C	Par-omvendt kortlægning

DIMI Fiber kan fremstille samlinger i henhold til specificerede polaritets- og fiberkortlægningskrav. For uklare konfigurationer skal du angive det eksisterende kabel, systemtegning, stykliste eller fiberkortlægningsoplysninger til verifikation før produktion.

Ansøgninger

MPO/MTP adapterkabler bruges i:

Datacenterfiberinfrastruktur

Fiberdistributionssystemer med høj-densitet

Telekom infrastruktur

Enterprise netværksudstyr

Højtydende-computermiljøer

Netværksudvidelse og omkonfiguration

Udskiftning og vedligeholdelse af fiberkabel

Egnethed afhænger af den komplette optiske kanal, inklusive fibertype, transceiver, polaritet, konnektorkonfiguration og kanaltab.

Kvalitets- og testdokumentation

DIMI Fiber verificerer MPO/MTP-adapterkabler mod den specificerede konnektor-, fiber- og polaritetskonfiguration før forsendelse.

Kvalitetskontrol kan omfatte:

Konnektorgeometri:3D interferometrisk inspektion af krumningsradius, apex offset og fiberfremspring.

Slut-ansigtstilstand:Digital mikroskopisk inspektion af konnektorens endeflader i henhold til gældende IEC 61300-3-35 kriterier.

Optisk test:Indføringstab, returtab og optisk kontinuitetstest i henhold til den specificerede konfiguration.

Fiberkortlægning:Verifikation af fiber-til-fiberkontinuitet og polaritet, hvor det kræves.

Test Records:Individuelle optiske testdata kan leveres med ordren, hvor det er specificeret.

Testkrav bekræftes i henhold til den valgte fibertype, konnektorkonfiguration og polaritet i stedet for at anvende en enkelt specifikation på tværs af alle MPO/MTP-adapterkabler.

Brugerdefineret MPO/MTP-adapterkabelfremstilling

DIMI Fiber understøtter brugerdefineret adapterkabelproduktion til OEM-projekter, netværksimplementering og udskiftningskrav.
Tilpasning kan omfatte:

Fibertype: OS2 / OM3 / OM4 / OM5
Fiberantal: 8/12/16/24
MPO eller MTP stik
Fastgjort eller ikke-fastgjort konfiguration
Type A, B eller C polaritet
Specificeret fiberkortlægning
MPO/MTP til LC eller SC konfigurationer
Kabellængde
PVC-, LSZH- eller OFNP-jakke
Kraftig- eller pansret breakout-konstruktion, hvor det er relevant
Privat mærkning
Brugerdefineret stregkodning
Kitted eller bulk emballage

Kunder kan levere en tegning, eksisterende kabel, stykliste, stiknummer, udstyrsgrænseflade eller prøve som produktionsreference.

FAQ

Q: Hvad er et MPO/MTP-adapterkabel?

A: Et MPO/MTP-adapterkabel er en forud-termineret fibersamling, der bruges til at forbinde specificerede MPO/MTP-grænseflader eller til at forbinde en MPO/MTP-multifibergrænseflade med en anden stikgrænseflade såsom LC eller SC.

Sp.: Hvad er forskellen mellem fastgjorte og ikke-stiftede MPO/MTP-stik?

Sv: Stik med stifter inkluderer justeringsstifter, mens ikke-stiftede stik er designet til at passe sammen med stiftede stik. Den nødvendige konfiguration afhænger af stikket på sammenkoblingssiden.

Q: Hvilken MPO-polaritet skal jeg vælge?

A: Type A giver lige-fiberkortlægning, Type B vender fiberrækkefølgen om, og Type C vender fibre i par. Det korrekte valg afhænger af installationens fiberkortlægning og udstyrsarkitektur.

Q: Kan du matche et eksisterende MPO/MTP-kabel?

A: Ja. Et eksisterende kabel, tegning, stykliste, stikvarenummer eller udstyrsgrænseflade kan bruges som reference til bekræftelse af stik, fiberantal, benkonfiguration og polaritet.

Q: Kan du levere optiske testdata?

A: Optisk test kan omfatte indføringstab, returtab, kontinuitet og fiberkortlægning. Individuelle testoptegnelser kan leveres med ordren, hvor det er angivet.

Q: Kan du fremstille brugerdefinerede MPO/MTP-adapterkabler?

A: Ja. Brugerdefineret produktion er tilgængelig for fibertype, fiberantal, stikkombination, benkonfiguration, polaritet, fiberkortlægning, kabellængde, kappe, mærkning og emballagekrav.
