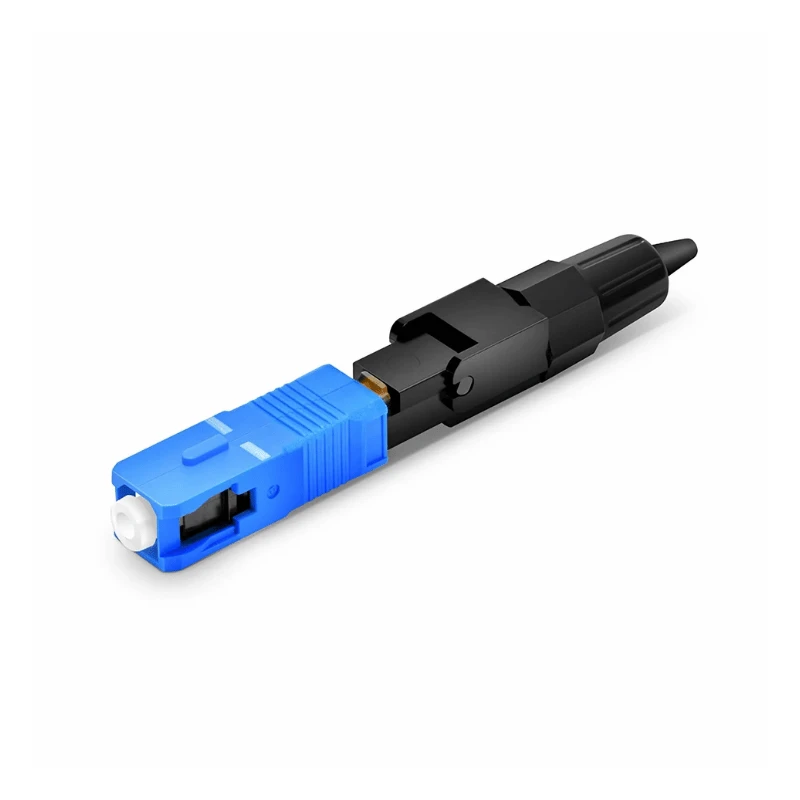

Fiberoptisk kabel SC UPC-stik er en fabriks-samlet SC-konnektor designet til enkelt--mode fiberoptisk kabelterminering og sammenkobling. Den bruger en 2,5 mm keramisk ferrule og push--pull-koblingsstruktur til stabil sammenkobling med kompatible SC-adaptere. Standardkonfigurationen er velegnet til 9/125 μm enkelt-fiber og 2,0 mm kabel, med andre kabeldiametre og samlingskonfigurationer tilgængelige til projektkrav.
Konnektorspecifikationer
|
Parameter |
Standard Specifikation |
|
Connector Type |
SC UPC |
|
Fibertilstand |
Enkelt-tilstand |
|
Fiber størrelse |
9/125 μm |
|
polsk type |
UPC |
|
Ferrule |
2,5 mm zirconia keramik |
|
Konfiguration |
Simplex |
|
Kabel diameter |
2,0 mm |
|
Indføringstab |
Mindre end eller lig med 0,30 dB |
|
Afkasttab |
Større end eller lig med 50 dB |
|
Driftsbølgelængde |
1310 / 1550 nm |
|
Driftstemperatur |
-40 grader til +75 grader |
|
Opbevaringstemperatur |
-40 grader til +85 grader |
|
Parringsholdbarhed |
Større end eller lig med 500 cyklusser |
|
Boliger |
Høj-polymer |
Konnektorstruktur og design
Konnektoren består af en keramisk ring af zirconia, konnektorhus, justeringskomponenter og trækaflastningsstøvle.- 2,5 mm ferrul giver den standardiserede SC-parringsgrænseflade, mens push-pull-koblingsmekanismen muliggør ligetil installation og fjernelse fra SC-adaptere.
UPC-endefladen er poleret for at give fysisk kontakt mellem matchende fiberoverflader og kontrollere optisk refleksion. Konnektorhuset beskytter den indvendige justeringsstruktur, mens træk-aflastningsskoen reducerer mekanisk belastning ved overgangen mellem kablet- og-konnektoren.
Fiber- og kabelkompatibilitet
Standardversionen er designet til 9/125 μm single-mode fiber, inklusive OS2--type applikationer. For samlinger, der bruger bøjnings-ufølsom fiber, kan kompatibilitet også specificeres i henhold til den gældende ITU-T-fiberkategori. ITU-T G.657 dækker bøjning-tab-ufølsom enkelt-fiber og kabel, der bruges især i adgangs- og højdensitetsinstallationer.
Konnektoren skal vælges i henhold til fibertilstand, kabeldiameter, adaptergrænseflade, poleringstype og applikationsmiljø.
Ansøgninger
Telekommunikationsnetværk:Udstyrssammenkobling, distributionsrammer og transmissionsforbindelser
Ftth/fttx:Optisk distribution og fiberforbindelser på abonnent-siden
Datacentre:Patching og udstyrstilslutning, hvor sc-grænseflader er specificeret
Virksomhedsnetværk:Rygrad og opbygning-til-opbygning af fiberlinks
Catv og udsendelse:Optisk signaldistribution og udstyrssammenkobling
Industrielle netværk:Fiberforbindelser i automations- og kommunikationssystemer, hvor miljøspecifikationen er passende
Sc push-pull-grænsefladen er især praktisk til applikationer, der kræver hyppig installation og fjernelse af stik.
Tilpasning / OEM
For OEM- og projektordrer kan stikket konfigureres i henhold til kravene, herunder:
SC UPC simplex eller duplex konfiguration
0,9 mm, 2,0 mm, 3,0 mm eller specificeret kabeldiameter
OS1/OS2 single-mode eller specificeret multimode fiber
PVC, LSZH eller anden specificeret kabelkappe
Standard eller tilpasset kabellængde
Stik og støvlefarve
Stik og støvlefarve
For volumenproduktion skal den gældende tegning, optiske specifikationer, kabelkonstruktion, tolerancekrav og inspektionskriterier bekræftes før masseproduktion.
Inspektion & prøvning
Hvert produktionsparti skal verificeres i forhold til den godkendte produktspecifikation før forsendelse. De vigtigste inspektionspunkter omfatter:
Afslut-ansigtsinspektion:Forurening, ridser, afslag og poleringsfejl
Test af indsættelsestab:Verifikation mod den angivne maksimumværdi
Test af returtab:Bekræftelse af upc back-refleksionsydelse
Ferrule og dimensionsinspektion:Kritiske grænseflade og monteringsdimensioner
Inspektion af kabel-til-konnektorsamling:Støvle-, hus-, krympnings- og-trækaflastningstilstand
Parrings-/holdbarhedstest:Verifikation af forbindelsesydelse efter gentagen sammenkobling, hvor det er nødvendigt
Miljøtest:Test af temperatur eller fugtighed, når det kræves af projektspecifikationen
For OEM-ordrer kan yderligere mekaniske, miljømæssige eller optiske tests defineres i henhold til kundens gældende specifikation eller teststandard. Konnektorgrænsefladedimensioner skal styres i overensstemmelse med de gældende IEC 61754-4 SC-familiekrav.
FAQ
Spørgsmål: Kan du give prøver før en masseordre?
A: Ja. Prøver kan leveres til kvalificering før masseproduktion. Prøvespecifikationer skal bekræftes på forhånd, herunder konnektorkonfiguration, fiberkonstruktion, kabellængde og mærkningskrav.
Q: Hvad er den typiske leveringstid for bulkordrer?
A: Ordreleveringstiden består af 7-14 dage for behandling og 20-30 dage for forsendelse. Den faktiske ankomstdato afhænger af destinationen, forsendelsesmetoden og toldbehandlingen. For presserende eller store-volumenordrer skal leveringsplanen bekræftes før ordreafgivelse.
Q: Hvilke forsendelses- og leveringsbetingelser er tilgængelige for internationale ordrer?
A: Ordrer kan sendes under EXW-, DAP- eller DDP-vilkår, afhængigt af destinationen og ordrekravene. EXW er velegnet, når køber arrangerer transport, mens DAP/DDP kan forenkle dør-til-dør levering. Den gældende forsendelsesmetode og Incoterm skal bekræftes, når du anmoder om et tilbud.
Sp.: Hvordan pakkes SC UPC-stiksamlinger til eksport?
A: Standardenheder er pakket i beskyttende PE-poser eller -kartoner, med yderligere adskillelse eller polstring, der bruges til at forhindre kontamination af stik, kabeldeformation og mekanisk beskadigelse under transport.
Q: Kan du levere dokumentation for kvalitetsinspektion og kontrol af indgående varer?
A: Ja. Standard leveringsdokumentation kan omfatte produktspecifikationer, pakkelister og inspektionsoptegnelser. Inspektionsrapporter, overensstemmelsescertifikater eller andre kvalitetsdokumenter kan arrangeres, når det er angivet i indkøbsordren.
Q: Kan SC UPC-stik leveres til både patch-ledninger og pigtail-enheder?
A: Ja. Konnektoren kan leveres som en del af præ-terminerede fibersamlinger, inklusive patch-ledning og pigtail-konfigurationer, forudsat at den nødvendige kabelkonstruktion og termineringsarrangement er bekræftet før produktion.
Q: Kan du levere SC APC i stedet for SC UPC?
A: SC APC er en anden polsk konfiguration og bør ikke erstattes med SC UPC uden at bekræfte systemkravene. Hvis APC-terminering er påkrævet, skal det specificeres separat i indkøbsordren, så stikket og det tilhørende interface leveres som en kompatibel konfiguration.
Sp.: Kan du støtte tredjeparts-inspektion før forsendelse?
A: Ja. Tredje-inspektion kan arrangeres før afsendelse, når det kræves af køberen eller projektet. Inspektionsomfanget, prøveudtagningsmetoden, acceptkriterierne og inspektionsomkostningerne bør aftales før produktion eller forsendelse.
