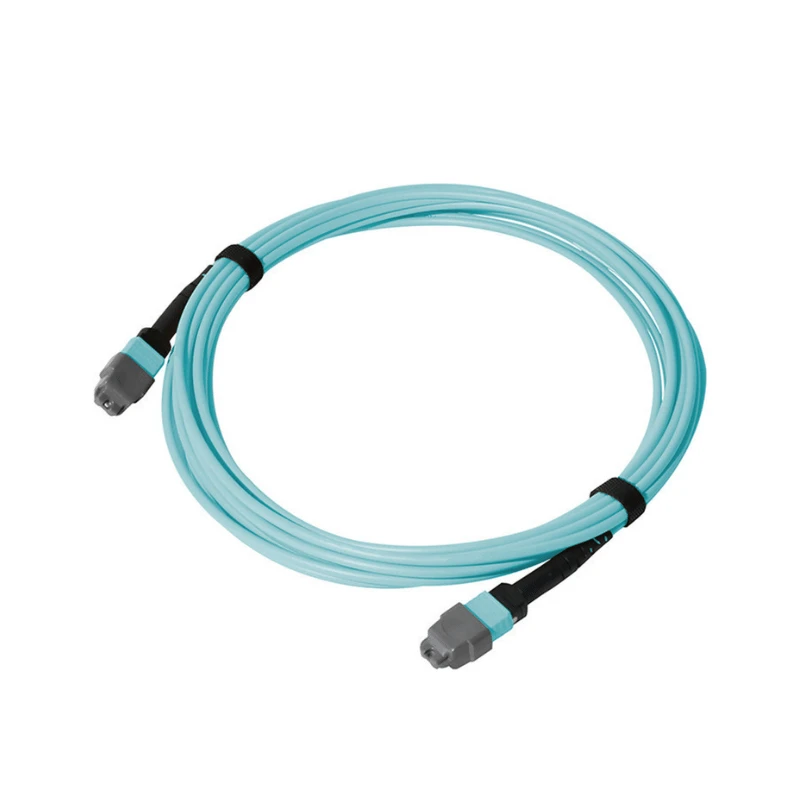

MTP Loopback kabel

MTP Loopback-kablet er en fabriks-samlet multi-fiberoptisk enhed, der giver en defineret optisk returvej gennem en MTP/MPO-grænseflade. Den dirigerer transmitterede optiske kanaler tilbage til udpegede modtagekanaler inden for den samme grænseflade til transceiververifikation, switch-porttestning, udstyrsdiagnostik og optiske testprocedurer.

Angiv MTP-loopback i henhold til måltestgrænsefladen. Den påkrævede konfiguration skal bekræftes før produktion baseret på interfacet, konnektorparring, kanalkortlægning og optisk testtilstand.

Match fiberantallet til grænsefladen:Vælg fiberantallet i overensstemmelse med de aktive optiske kanaler og stikkonfigurationen af ​​det interface, der testes.

Match fibertypen til den optiske grænseflade:Tilpas fibertypen til den optiske tilstand, der er specificeret for måltransceiveren, udstyret eller testarmaturen.

Bekræft MTP/MPO Connector Køn:Bekræft det påkrævede konnektorkøn fra parringsgrænsefladen; hanstik er stiftet, mens hunstik er løsnet.

Bekræft Tx-to-Rx-tilknytningen:Bekræft det påkrævede Tx-til-Rx-kanalforhold før bestilling, især for applikations-specifikke testkonfigurationer.

Tjek den optiske testtilstand:Bekræft, om testen kræver en direkte eller dæmpet loopback, og angiv den påkrævede modtagelses-strømtilstand, hvor det er relevant.

En loopback-konfiguration defineres ikke kun af fiberantal, men også af hvordan de transmitterede kanaler returneres til de tilsigtede modtagekanaler.

Direkte loopback:En direkte loopback returnerer det transmitterede signal uden bevidst tilføjet dæmpning, når den resulterende modtageeffekt opfylder testkravet.

Dæmpet loopback:En dæmpet konfiguration introducerer et specificeret yderligere optisk tab, når testen kræver lavere modtageeffekt.

Dæmpningsspecifikation:Angiv den nødvendige dæmpning eller målmodtagertilstand, så den optiske konfiguration kan bekræftes før produktion.

MTP loopback-samlinger kontrolleres i forhold til den bekræftede produktionsspecifikation før forsendelse, der dækker konnektorgeometri, ende-fladetilstand, optisk ydeevne og defineret Tx-til-Rx-ruting.

Connector & End-Ansigtskontrol:3D-interferometerinspektion bruges til at kontrollere MTP/MPO-konnektorgeometri, inklusive fiberhøjde, apex-forskydning og krumningsradius, mens konnektorens endeflader inspiceres for forurening og synlige defekter.

Optisk og kortlægningsbekræftelse:Hver samling testes individuelt for indsættelsestab og returtab i henhold til den specificerede konfiguration og testbølgelængde, mens defineret Tx-til-Rx-ruting kontrolleres i forhold til den bekræftede produktionsmapping.

Test Records:Serialiserede testregistreringer kan leveres for individuelle samlinger, herunder gældende optiske testdata og inspektionsresultater for produktkvalificering og indgående inspektion.

Tilpassede MTP loopback-kabler er konfigureret i forhold til kundens krav til udstyr eller test-.

Interface reference
Angiv måludstyret, transceiveren eller test-fixturgrænsefladen, så den nødvendige konnektor- og samlingskonfiguration kan gennemgås før produktion.

Kortlægningsreference
For ikke-standard loopbacks, angiv et portkort, fiber-positionsdiagram eller Tx-til-Rx-ledningsspecifikation.

Optisk krav
Sørg for den nødvendige dæmpning eller målmodtagertilstand, når kontrolleret optisk effekt er en del af testspecifikationen.

Produktionsreference
Angiv den nødvendige kabellængde, mængde, identifikation og emballagekrav til tilbud og produktion.
For applikations-specifikke konfigurationer gennemgår DIMI de medfølgende grænseflade-, kortlægnings- og testkrav før produktion, så produktionsspecifikationen kan bekræftes i forhold til den anmodede samling.
