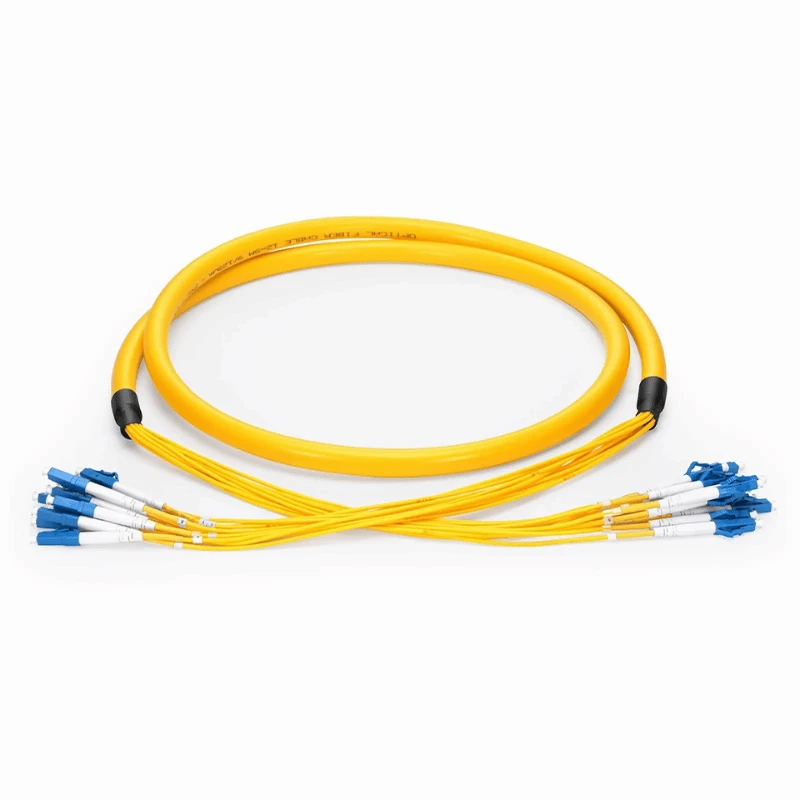

MPO Til LC Single Mode Fiber-kablet er en fabriks-termineret OS2 breakout-samling, der konverterer en multi-fiber MPO/MTP-grænseflade til individuelle LC-dupleksforbindelser.
Tekniske specifikationer
|
Parameter |
Specifikation |
|
Produkttype |
MPO til LC Single Mode Fiberkabel |
|
Fiber type |
OS2 Single Mode, 9/125 μm |
|
Fiberkvalitet |
G.652.D / G.657.A1 |
|
Fiberantal |
8 / 12 / 24 Fibre |
|
MPO stik |
MPO/MTP kompatibel, han/hun |
|
MPO polsk |
UPC / APC |
|
LC stik |
LC Duplex |
|
LC polsk |
UPC / APC |
|
Polaritet |
Type A / Type B / Type C |
|
Indføringstab |
Standardtab Mindre end eller lig med 0,35 dB; Lavt tab Mindre end eller lig med 0,20 dB |
|
Afkasttab |
UPC større end eller lig med 50 dB; APC Større end eller lig med 60 dB |
|
Kabellængde |
Skik |
|
Breakout Længde |
Skik |
|
Jakke muligheder |
LSZH / OFNP |
|
Driftstemperatur |
-20 grader til +70 grader |
|
Optisk test |
Insertion Tab / Return Tab |
|
Test dokumentation |
Individuel optisk testrapport |
|
Standard |
IEC 61300-3-35 |
MPO-til-LC Breakout-konfiguration
Kablet bruger en multi-fiber MPO/MTP-grænseflade på den ene side og adskiller de individuelle fibre gennem en breakout-sektion til LC-dupleksforbindelser på den anden side.
Standard dupleksforholdet mellem MPO fiberantal og LC-forbindelser er:
|
MPO fiberantal |
Standard LC Duplex Arrangement |
|
8 fibre |
4 × LC Duplex |
|
12 fibre |
6 × LC Duplex |
|
24 fibre |
12 × LC Duplex |
Fiberarrangementet på LC-siden bestemmes af den bekræftede fiberkortlægning snarere end af fiberantal alene.
Konfiguration og verifikation
Før produktionen bør MPO-til-LC-konfigurationen kontrolleres i forhold til de tilknyttede grænseflader og optiske krav for det tilsigtede link.
Konnektorkonfiguration
Angiv MPO-køn og poler i henhold til den parrings-MPO-grænseflade. LC-siden bruger duplex-stik med den nødvendige UPC- eller APC-polering.
Polaritet og fiberkortlægning
Vælg Type A, Type B eller Type C i henhold til den nødvendige fiberkortlægning og eksisterende MPO-forbindelsesskema. Hvis den nødvendige polaritet er uklar, kan en eksisterende kabelspecifikation eller tilslutningsdiagram leveres til bekræftelse.
Optisk tab
Vælg standardkonfigurationen for-tab eller lav-tab i henhold til budgettet for indsættelse af-tab for det komplette optiske link.
Kabel dimensioner
Bekræft den samlede kabellængde og udbrudslængde i henhold til udstyrslayoutet og den nødvendige LC-forbindelsesposition.
MPO-til-LC Assembly Manufacturing
Specifikation-Baseret samling
Hver samling er produceret ud fra det bekræftede fiberantal, konnektorkonfiguration, polaritet, fiberkortlægning og kabeldimensioner, med den godkendte konfiguration brugt som produktionsreference.
MPO/MTP & LC Opsigelse
MPO/MTP og individuelle LC-duplekskonnektorer er fabriks-terminerede i henhold til den specificerede konnektorkonfiguration og poleres ved hjælp af kontrollerede terminerings- og inspektionsprocesser.
Kontrolleret breakout
Udbrydersektionen adskiller fibrene i de specificerede LC-forbindelser, mens det bekræftede fiberarrangement bibeholdes gennem samlingsprocessen.
Produktionskontrol
DIMI's fiberoptiske-konstruktionsproduktion understøttes af dedikeret optisk test- og inspektionsudstyr til konnektor- og optisk ydeevneverifikation før forsendelse.
Test & inspektion
100 % optisk test
Hver færdig enhed gennemgår test for tab af indføring og returtab før forsendelse for at verificere optisk ydeevne i forhold til de specificerede krav.
Connector End-Ansigtsinspektion
MPO/MTP- og LC-konnektorernes endeflader inspiceres for forurening, ridser, huller og andre forhold, der kan påvirke konnektortilpasning eller optisk ydeevne.
3D Geometri Verifikation
Hvor det er specificeret for konnektorkonfigurationen, verificerer interferometrisk inspektion konnektorens ende-fladegeometri, herunder fiberhøjde, krumningsradius og topforskydning.
Testdokumentation og sporbarhed
Individuelle optiske testdata kan leveres for den leverede enhed, med testregistreringen knyttet til den tilsvarende produktionsidentifikation, hvor det er relevant.
Projekt-specifik konfiguration
For tilbud kan købere give de nødvendige oplysninger til at definere og verificere MPO-til-LC-samlingen:
Tilslutningsdetaljer
MPO interface og connector køn
Fiberantal
Polaritet og fiberkortlægning
Krav til MPO og LC polering
Fysiske detaljer
Samlet kabellængde
Breakout længde
Krav til jakke
Bestil detaljer
Påkrævet mængde
Krav til mærkning eller identifikation
Emballagekrav
Når polariteten eller fiberkortlægningen er uklar, kan en eksisterende kabelspecifikation, tilslutningsdiagram, parringsgrænseflade eller udstyrsoplysninger leveres til konfigurationsgennemgang før produktion.
For gentagne ordrer kan der refereres til en tidligere godkendt produktionsspecifikation for at opretholde den samme bekræftede konfiguration, når projektkravene forbliver uændrede.
FAQ
Q: Hvad er forskellen mellem et MPO til LC breakout-kabel og et MPO-trunkkabel?
A: Et MPO til LC breakout-kabel konverterer en multi-fiber MPO/MTP-grænseflade til individuelle LC-dupleksforbindelser, mens et MPO-trunkkabel opretholder MPO/MTP-forbindelser i begge ender til multi-fiberforbindelse.
Q: Hvad er forskellen mellem MPO og MTP for et MPO til LC-kabel?
A: MPO er den standardiserede multi-fiberstikgrænseflade, mens MTP er et-konnektordesign med højere ydeevne baseret på MPO-grænsefladen. Den påkrævede konnektorkonfiguration skal matches med den sammenkoblingsgrænseflade, der er specificeret for installationen.
Q: Hvordan skal et MPO til LC-kabel vælges til en erstatningsinstallation?
A: Match erstatningskablet til det eksisterende fiberantal, MPO-grænseflade, stikkøn, polaritet, fiberkortlægning, LC-konfiguration, kabeldimensioner og optiske krav før bestilling.
Q: Hvordan påvirker et MPO til LC-kabel budgettet for optisk link?
A: Enheden tilføjer forbindelses- og termineringstab til den optiske forbindelse, så dens specificerede eller målte indføringstab skal inkluderes, når den tilgængelige systemtabsmargen beregnes.
Q: Hvilken bøjningsradius skal overvejes for et MPO til LC breakout-kabel?
A: Den mindste bøjningsradius skal bekræftes fra den valgte kabelkonstruktion og tages i betragtning for både hovedkabelsektionen og udbrudsområdet, når samlingen føres gennem begrænsede rum.
Q: Hvilken testdokumentation leveres med et MPO til LC single mode fiberkabel?
A: Individuelle optiske testdata for den leverede samling kan leveres, inklusive målte indføringstab og resultater for returtab til gennemgang i forhold til de specificerede krav.
Q: Hvad er MOQ for MPO til LC Single Mode Fiber Kabel?
A: Standard MOQ er 500 stykker pr. konfiguration, med den endelige mængde bekræftet i henhold til det nødvendige fiberantal, konnektorkonfiguration og projektkrav.
Q: Hvad er ledetiden for MPO til LC Single Mode Fiber Kabel?
A: Prøver kan generelt afsluttes på 3-5 arbejdsdage, mens bulkproduktion typisk kræver 15-30 arbejdsdage, afhængigt af den bekræftede konfiguration og ordremængde.
