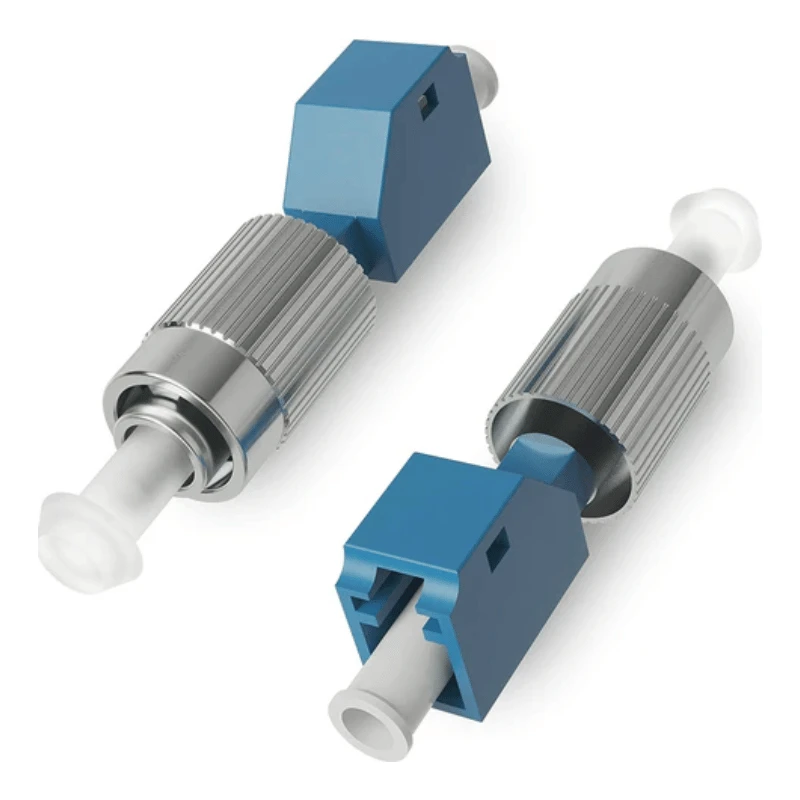

LC til FC fiberoptiske adaptere er hybride hun--til-hun-adaptere designet til at forbinde LC-terminerede og FC-terminerede fiberoptiske komponenter uden at gen-terminere fiberen. Standardkonfigurationen er LC/UPC til FC/UPC, simplex, singlemode OS2 9/125 μm, med en præcis keramisk justeringsmuffe af zirconia. Forskellige konnektorpoleringstyper, fibertilstande, husmaterialer og monteringskonfigurationer kan specificeres til projektkrav.
Adapter specifikationer
|
Parameter |
Standard Specifikation |
||
|
Adapter type |
LC til FC Hybrid Adapter |
||
|
Konnektorkonfiguration |
LC/UPC til FC/UPC |
||
|
Køn |
Kvinde-til-Kvinde |
||
|
Kanal |
Simplex |
||
|
Fibertilstand |
Singlemode OS2 9/125 μm |
||
|
Justeringsmuffe |
Precision Zirconia Keramik |
||
|
Typisk indføringstab |
Mindre end eller lig med 0,3 dB |
||
|
Afkasttab |
Større end eller lig med 50 dB, UPC |
||
|
Holdbarhed |
Større end eller lig med 500 parringscyklusser |
||
|
Driftstemperatur |
-25 grader til +70 grader |
||
|
Opbevaringstemperatur |
-40 grader til +85 grader |
||
|
Montering |
Panelmontering |
||
|
Boliger |
Engineering Plast eller Metal |
||
|
Gældende standarder |
IEC 61754-20 / IEC 61754-13 grænsefladekrav; RoHS |
||
LC-grænsefladen følger dimensionskravene for LC-konnektorfamilien, mens FC-siden bruger den standardiserede 2,5 mm ferrulegrænseflade og skrue-koblingsdesign.
Stikkompatibilitet
Adapteren er designet til direkte LC-til-FC-sammenkobling, hvilket gør den nyttig, hvor udstyr, patchpaneler eller eksisterende fiberinfrastruktur bruger forskellige konnektorplatforme.
LC side:Kompatibel med standard LC-stik; UPC- og APC-konfigurationer kan specificeres.
FC side:Kompatibel med standard FC-stik ved hjælp af den tilsvarende PC/UPC- eller APC-konfiguration.
Fibertilstande:siSglemode OS2 er standardkonfigurationen; multimode versioner såsom OM3 og OM4 kan leveres, når adapterdesignet og justeringsmuffen er tilpasset tilsvarende.
Polsk match:Konnektorpoleringstyper bør vælges i overensstemmelse med de tilhørende komponenter. LC- og FC-grænseflader har separate IEC-dimensionelle specifikationer.
Til netværk med blandede konnektorer eliminerer hybridadapteren behovet for at udskifte ellers brugbare patchkabler eller gen-afbryde installeret fiber.
Adapter struktur
Adapteren består af to konnektorstik, en præcisionsjusteringsmuffe og et eksternt hus med den påkrævede panel-fastholdelsesstruktur.
Den keramiske hætte af zirconia bibeholder justering af ferrul under parring og afparring, og hjælper med at kontrollere tab af optisk kobling. LC-siden bruger en kompakt låsegrænseflade-, mens FC-siden rummer den gevindkoblingsmekanisme, der er karakteristisk for FC-konnektorer.
Indbygningsmuligheder omfatter høj-teknisk plast eller metal, afhængigt af mekaniske krav og paneldesign. Støvhætter, lukkede strukturer, forskellige flangedesigns og kundespecifikke monteringsfunktioner kan også konfigureres.
Ansøgninger
Tele- og ODF-systemer
Bruges til at forbinde LC- og FC-patchkabler inden for optiske distributionsrammer, fiberpaneler og netværksudstyr.
Datacenter og Enterprise Fiber Networks
Velegnet til udstyrsmigrering eller ældre-til-ny infrastruktur, hvor LC- og FC-grænseflader skal eksistere side om side.
FTTx distributionsudstyr
Kan integreres i fiberfordelingsbokse, kabinetter, termineringspaneler og andet adgangs-netværksudstyr, hvor der kræves blandede konnektortyper.
Fibertest- og måleudstyr
Giver en udskiftelig LC-til-FC-grænseflade til optiske testinstrumenter og laboratorie- eller produktionstestpaneler.
OEM fiberpaneler og samlinger
Velegnet til panelproducenter, kabinetbyggere og systemintegratorer, der kræver en specificeret hybridadapterkonfiguration.
Tilpasning / OEM
Forbindelseskombination:Lc-fc og andre hybride konfigurationer.
Polere:Upc eller apc i henhold til den tilhørende konnektorkonfiguration.
Fibertilstand:Os2 singlemode og udvalgte multimode konfigurationer.
Ærme:Zirconia keramik; alternative ærmematerialer kan vurderes til specifikke anvendelser.
Hus: Plast- eller metalkonstruktion.
Montering:Standard panelmontering, flange-/flangeløse strukturer, clips eller kundespecifik monteringsgeometri.
Beskyttelse:Støvhætter eller skodderdesign.
Identifikation:Husets farve, logo, portnummerering, varenummer og stregkodemærkning.
Emballage:Bulk, individuelle poser eller kunde-specificeret emballage.
Kvalitet & Eftersyn
Kvalitetskontrol bør dække både optisk ydeevne og mekanisk pålidelighed. Typiske inspektionsartikler omfatter:
Test af indføringstab og returtab for den specificerede konnektor og polerkonfiguration.
Dimensionel inspektion af adaptergrænseflader, monteringsfunktioner og justeringskomponenter.
Verifikation af ærme- og ferruljustering for at opretholde gentagelig parringsydelse.
Parrings-cyklustest for at verificere mekanisk holdbarhed.
Visuel inspektion for husdefekter, muffetilstand, forurening og beskadigelse af forbindelsesgrænsefladen.
Temperatur- og miljøtest, når det kræves af projektspecifikationen.
Materiale- og overholdelsesdokumentation, herunder RoHS-relaterede krav, når det er specificeret.
Inspektionskriterier og testrapporter kan tilpasses kundens tegninger, købsspecifikationer eller gældende fiberoptiske-komponentstandarder.
FAQ
Spørgsmål: Kan du give prøver før en masseordre?
A: Ja. Prøver kan leveres til specifikation, konnektorkompatibilitet og monteringsevaluering før bulkkøb. Prøvemængde og eventuelle gældende prøveafgifter kan bekræftes baseret på den ønskede konfiguration.
Q: Hvad er MOQ for LC til FC fiberoptiske adaptere?
A: For standardkonfigurationer er MOQ typisk 100 styk. OEM-konfigurationer, specielle materialer eller tilpasset emballage kan kræve en anden MOQ, som kan bekræftes før tilbud.
Q: Hvad er den typiske leveringstid for bulkordrer?
A: Den typiske behandlingstid er 7-14 dage, afhængigt af ordremængde og konfiguration. Forsendelsestiden er normalt 20-30 dage, med den endelige tidsplan bekræftet i henhold til destinationen og forsendelsesmetoden.
Q: Hvilke betalingsmetoder accepterer du?
A: Vi accepterer normalt T/T, L/C, PayPal og kreditkort. Andre betalingsbetingelser kan diskuteres for kvalificerede ordrer eller specifikke projektkrav.
Q: Hvilke forsendelsesmetoder er tilgængelige?
A: Ordrer kan sendes med ekspres-, luftfragt eller søfragt, afhængigt af mængde, leveringskrav og destination. DDP-, DAP- og EXW-vilkår kan også arrangeres i henhold til ordren.
Q: Kan du give inspektionsrapporter med ordren?
A: Ja. Eftersynsdokumentation kan leveres i henhold til aftalte ordrekrav. Typiske optegnelser kan omfatte indføringstab, returtab, dimensionsinspektion og visuel inspektionsresultater.
Q: Hvordan skal jeg angive adapteren, når jeg anmoder om et tilbud?
A: Angiv den nødvendige LC/FC-stikkombination, UPC eller APC polering, simplex eller anden konfiguration, fibertilstand, hustype, monteringskrav, mængde og emballagekrav. Tegninger eller referenceprøver anbefales til tilpassede versioner.
