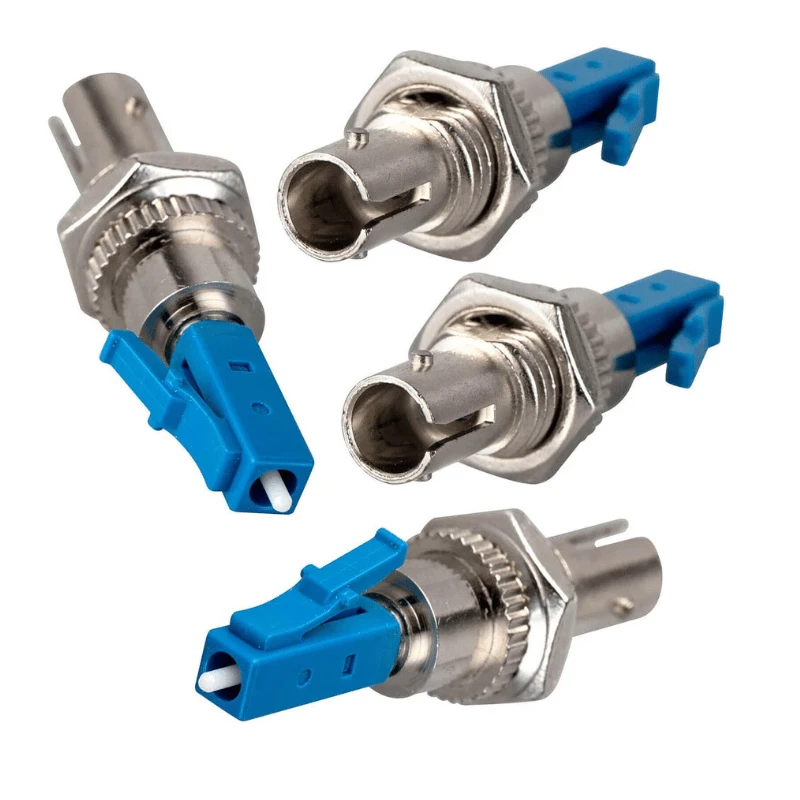

LC til ST fiberoptisk kabeladapter er en hybrid fiberoptisk adapter designet til at forbinde LC-termineret fiber med ST-termineret fiber uden at gen-terminere de eksisterende kabler. Den bruger præcisionsjusteringskomponenter til at opretholde stabil fiberkobling, velegnet til singlemode og multimode netværk.
Adapter specifikationer
|
Parameter |
Specifikation |
|
Adapter type |
LC til ST Hybrid Adapter |
|
LC interface |
LC hun |
|
ST grænseflade |
ST kvinde |
|
LC ferrule |
1,25 mm |
|
ST Ferrule |
2,5 mm |
|
Fiber type |
Singlemode OS2; Multimode OM1/OM2/OM3/OM4 |
|
polsk type |
UPC; APC tilgængelig for relevante konfigurationer |
|
Justeringsmuffe |
Zirconia keramik |
|
Indføringstab |
Mindre end eller lig med 0,3 dB typisk; Mindre end eller lig med 0,5 dB maks. |
|
Afkasttab |
Større end eller lig med 45 dB UPC; Større end eller lig med 60 dB APC |
|
Gentagelighed |
Mindre end eller lig med 0,1 dB |
|
Parringsholdbarhed |
Større end eller lig med 500 cyklusser |
|
Boliger |
Høj-plastik; metalhus valgfri |
|
Montering |
Panel-montering |
|
Driftstemperatur |
-25 grader til +70 grader |
|
Konfiguration |
Simplex; duplex samling tilgængelig |
Stikkompatibilitet
Adapteren giver direkte mekanisk kobling mellem lc- og st-konnektorer, hvilket gør den velegnet, når udstyr, patchpaneler eller installerede kabler bruger forskellige stik-interfaces.
Lc side:Kompatibel med standard lc-stik ved hjælp af en 1,25 mm ferrule.
St side:Kompatibel med standard st-forbindelser ved hjælp af en 2,5 mm ferrule og bajonetkobling.
Singlemode:Understøtter os2 9/125 μm-konfigurationer med upc eller relevant apc-polering.
Multimode:Understøtter om1 62.5/125 μm og om2/om3/om4 50/125 μm konfigurationer.
Konnektorblanding:Adapteren ændrer kun stikgrænsefladen; de tilsluttede fibre skal forblive tilpasset den krævede transmissionstilstand og optiske system.
Adapter struktur
Adapteren består af et LC-sideinterface, ST-sideinterface, præcisionsjusteringshylster, hus og monteringsstruktur.
Den keramiske ærme af zirconia bevarer ferrulens koncentricitet under parringen, hvilket hjælper med at kontrollere sideforskydning og tab af optisk indføring.
Standardhuset er høj-plastik til kompakt panelinstallation. Metalhus, flangetype, snap-fastholdelse, gevindmontering og andre fodaftryksarrangementer kan specificeres for udstyr med forskellige mekaniske krav.
Ansøgninger
Netværksmigrering:Forbinder nyt lc-baseret udstyr til eksisterende st-termineret fiberinfrastruktur uden at erstatte hele kabelforbindelsen.
Patchpaneler og odfs:Giver blandet lc/st-forbindelse i fiberdistribution og patch-systemer.
Testudstyr:Grænser lc patch ledninger med st porte på optiske testinstrumenter og måleudstyr.
Telekommunikationsnetværk:Understøtter blandede-stikinstallationer under netværksudvidelse eller udskiftning af udstyr.
Virksomheds- og campusnetværk:Velegnet til ældre infrastruktur, der forbliver i drift sammen med lc-baseret udstyr.
Industrielle og instrumenteringssystemer:Giver konnektorkonvertering, hvor eksisterende fiberudstyr bruger st-grænseflader.
Hybridadaptere bruges specifikt til blandede-konnektormiljøer og udstyrsmigrering, hvor gen-terminering er uønsket.
Tilpasning / OEM
Interface kombinationer:Lc-st, lc-sc, lc-fc, sc-st og andre hybride konfigurationer.
Fibertilstand:Os2, om1, om2, om3 eller om4.
Polere:Upc eller apc, hvor de er mekanisk og optisk kompatible.
Bolig:Plast eller metal; tilpasset farveidentifikation tilgængelig.
Montering:Flange, gevind, snap-ind eller kundespecificeret-panelfodaftryk.
Konfiguration:Simplex eller parrede duplex arrangementer.
Identifikation:Logo, varenummer, stikidentifikation og andre markeringer.
Emballage:Bulkpakning, individuelle poser, forud-sorterede sæt og privat-labelemballage.
Kvalitet & Eftersyn
Kvalitetskontrol bør dække både optisk ydeevne og mekanisk kompatibilitet. Hvert produktionsparti kan inspiceres i forhold til den aftalte specifikation, med vigtige inspektionspunkter, herunder:
Visuel og dimensionel inspektion af hus og grænseflader
Inspektion af LC/ST ferrule og muffejustering
Måling af indføringstab
Returtabsmåling for specificerede singlemode-konfigurationer
Konnektorudskiftelighed og parringsverifikation
Test af parringsholdbarhed
Inspektion af hus og monteringsstruktur
Mærkning, mængde og emballage verifikation
Inspektionsjournaler kan leveres i henhold til projektets krav.
FAQ
Sp: Kræver adapteren noget specielt værktøj til installation?
A: Der kræves normalt ingen specielle optiske termineringsværktøjer. Adapteren er designet til mekanisk sammenkobling og panelinstallation. Hvis der leveres en tilpasset monteringsstruktur, skal installationen følge det tilsvarende udstyr eller paneldesign.
Q: Kan adapteren bruges til både indendørs og udendørs fibersystemer?
A: Det er primært beregnet til beskyttet indendørs, udstyrs-rum, rack, patch-panel og kabinetinstallationer. Til udendørs installation skal adapteren installeres inde i et passende vejrbestandigt kabinet i stedet for at udsættes direkte for regn, støv eller længerevarende miljøforhold.
Q: Kan jeg bestille prøver før et massekøb?
A: Ja. Prøver kan leveres til konnektor-, dimensions-, monterings- og optisk-ydelsesevaluering før volumenproduktion. Prøvekrav og gebyrer kan bekræftes i henhold til den ønskede konfiguration og mængde.
Sp.: Kan du levere adaptere i henhold til et installeret-systemvarenummer?
A: Et referencevarenummer kan bruges til teknisk sammenligning, men produktionen bør baseres på verificerede dimensioner og ydeevnekrav frem for varenummeret alene. Kunder kan levere prøver, tegninger eller datablade til kompatibilitetsgennemgang.
Q: Hvordan pakkes fiberoptiske adaptere til international forsendelse?
A: Adaptere er normalt beskyttet mod forurening og fysiske skader under håndtering og transport, med indvendig emballage og passende ydre kartoner valgt i henhold til ordremængde. Individuel eller tilpasset emballage kan arrangeres til OEM- og distributørordrer.
Q: Hvad er den typiske ordregennemløbstid?
A: For standard kommercielle ordrer er en typisk behandlingstid 7-14 dage efterfulgt af ca. 20-30 dages leveringstid, afhængigt af destinationen og forsendelsesmetoden. Tilpassede eller store-volumenordrer skal planlægges separat efter specifikationsbekræftelse.
Q: Hvilke betalingsbetingelser er tilgængelige for ordrer?
A: Almindelige betalingsmetoder inkluderer T/T, L/C, PayPal og kreditkort. Andre betalingsordninger kan diskuteres for kvalificerede ordrer, med de endelige vilkår bekræftet i tilbuddet eller salgskontrakten.
