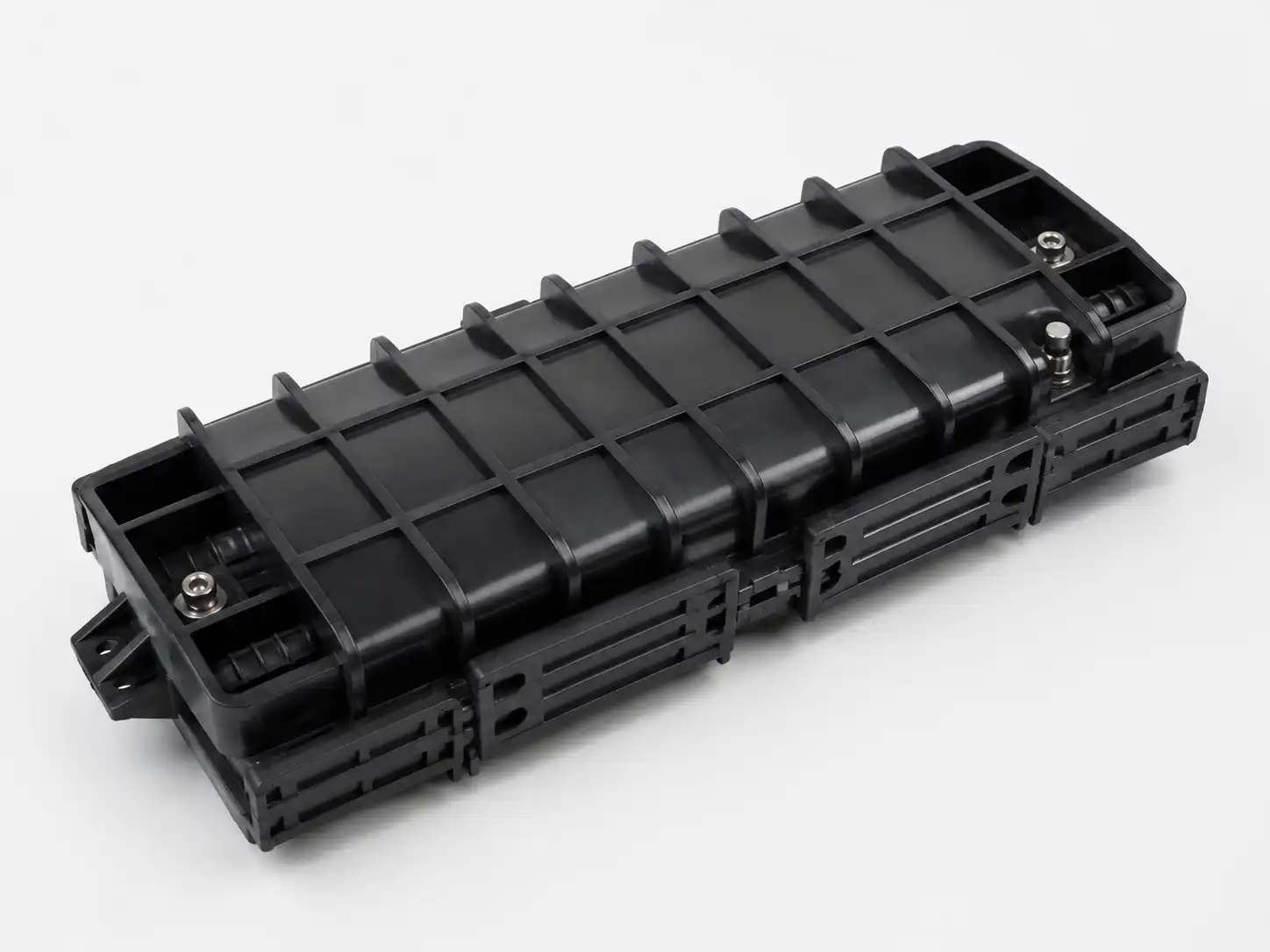

Den 12-kernede horisontale fiberoptiske splejsningslukning er et kompakt udendørs kabinet til at beskytte og organisere op til 12 enkelt-fibersplejsninger i FTTH og udenfor-anlægsnetværk. Dens vandrette inline-struktur er velegnet til kompakte kabelsamlinger, forgreningspunkter og reparationssteder, hvor plads og splejsningskapacitet er begrænset. Lukningen bruger gen-indtastbar mekanisk tætning og konfigurerbare kabelindgange til praktisk vedligeholdelse i marken.
Tekniske specifikationer
|
Specifikation |
Detaljer |
|
Produkttype |
12-fiber vandret fiberoptisk splejsningslukning |
|
Lukketype |
Vandret / inline |
|
Maksimal splejsningskapacitet |
12 enkelt-fibersplejsninger |
|
Splejsebakke |
1 × 12F bakke |
|
Kabelporte |
2 eller 4 porte; 1-ind/1-ud eller 2-ind/2-ud |
|
Kabel diameter |
Typisk Ø5–13 mm, konfiguration-afhængig |
|
Materiale til hus |
UV-bestandig ingeniørplast; PC / ABS / PP muligheder |
|
Forseglingsmetode |
Gen-indtastbar mekanisk tætning |
|
Beskyttelsesvurdering |
IP68-klassificeret design |
|
Driftstemperatur |
−40 grader til +65 grader |
|
Standard farve |
Sort |
Struktur & Fiber Management
Lukningen kombinerer et beskyttende hus, tætningssystem, kabel-indgangskomponenter, splejsningsbakke, fiber-føringsområde og kabel-styrke-fastgørelsespunkter. 12F splejsningsbakken holder splejsningsmuffer og fiberslæk organiseret, mens den bevarer kontrolleret fiberruting. Kabelfastholdelse isolerer eksterne trækkræfter fra splejsningsområdet, hvilket reducerer mekanisk belastning under installation og service.
Den gen-indtastbare mekaniske struktur gør det muligt for teknikere at åbne kabinettet til inspektion, reparation eller netværksændring uden at erstatte hele lukningen.
Kabelkompatibilitet og installation
Før du bestiller, skal du bekræfte fiberantallet, kablets udvendige diameter, kabel-indgangsmængde, kabelkonstruktion, styrke-medlemstype og påkrævet installationsmetode. Disse parametre bestemmer den passende port- og tætningskonfiguration.
Lukningen kan leveres til antenne-, stang-/vægmonteret-, kanal-, håndhul/brønd-, underjordisk og direkte-begravet applikation med det nødvendige monterings- og tætningstilbehør. Under installationen skal kabelkapper og styrkeelementer fastgøres sikkert før fiberføring, og producentens angivne minimumsbøjningsradius skal opretholdes.
Ansøgninger
Typiske anvendelser omfatter:
FTTH-drop og distributionssplejsning ved kompakte netværks-kantpunkter
Antenne og stang-monterede kabelsamlinger, hvor pladsen er begrænset
Kanal- og håndhulsinstallationer, der kræver beskyttet inline-splejsning
Kabelreparationspunkter efter ruteskade eller vedligeholdelse
Filialforbindelser i landdistrikternes bredbånd og sidste-mile-netværk
Væg-monterede udendørs splejsningspunkter nær bygninger og adgangsknuder
OEM/ODM & forsyning
DIMI understøtter OEM-logomærkning, tilpasset emballage, husfarve, kabel-portkonfiguration og tilbehørssæt. For projektordrer kan ingeniører gennemgå fiberantal, kabeldiameter, installationsmiljø og brandingkrav før produktion. Prøver kan leveres til produktevaluering og projektgodkendelse.
Kvalitetskontrol og dokumentation
Kvalitetskontrol dækker indgående materialeinspektion, -processamlingskontrol, forsegling og mekanisk verifikation, færdig-produktinspektion og eksport-emballageinspektion. Gældende produkttest kan omfatte IP68-forsegling, kabeltræk og fastholdelse, stød, knusning, bøjning, temperaturcyklus, UV-ældning og salt-spraytest for relevante metalkomponenter.
Datablade, inspektionsoptegnelser og relevante testrapporter kan leveres til projektevaluering. DIMIs fremstillingssystem omfatter ISO 9001:2015 og TL-9000 kvalitetsstyringscertificeringer.
Bestilling & Logistik
MOQ
100 stk for standard bulkordrer; prøveordrer tilgængelige til evaluering.
01
Forarbejdning
Typisk 7–14 hverdage efter specifikation og ordrebekræftelse.
02
Forsendelse
Typisk 20-30 dage til søs, i luften eller ekspres, afhængigt af destination og forsendelsesmetode.
03
Emballage
Individuel beskyttende pakning og eksportkartoner; palletering og tilpasset mærkning tilgængelig for projektordrer.
04
Betaling
T/T eller L/C kan bruges til standard B2B-ordrer; andre arrangementer kan bekræftes for kvalificerede projekter.
05
FAQ
Q: Kan lukningen leveres som et komplet installationssæt?
A: Ja. Et komplet sæt kan omfatte splejsningsbakken, tætningskomponenter, kabel-fastgørelsesdele, splejsningsbeskyttelseshylstre og påkrævet monteringstilbehør. Den nøjagtige stykliste bør angives i tilbuddet for at undgå tilbehørsfejl.
Q: Kan du matche en eksisterende lukning eller konkurrentmodel?
A: Ja. Til erstatningsprojekter eller private{1}}labelprojekter kan købere give en eksisterende prøve, tegning, fotografier eller modelnummer. DIMI kan gennemgå den mekaniske konfiguration og udvikle en matchende eller tilsvarende OEM-version, hvor det er teknisk muligt.
Spørgsmål: Hvilke oplysninger skal inkluderes i en tilbudsanmodning?
A: Angiv den nødvendige mængde, destinationsland, kabelmodel, forventet årligt eller projektvolumen, emballagekrav og eventuelle påkrævede inspektions- eller certificeringsdokumenter. Et kabeldatablad eller eksisterende lukningsprøve anbefales til ikke-standardprojekter.
Spørgsmål: Kan du understøtte fase- eller gentagne projektordrer?
A: Ja. Projekt-baserede og gentagne leveringsprogrammer kan arrangeres med produktionsplanlægning baseret på prognosekvantitet, specifikationsstabilitet og påkrævede leveringsdatoer.
Q: Hvilke dokumenter kan ledsage en masseforsendelse?
A: Afhængigt af ordren kan dokumentationen omfatte en kommerciel faktura, pakkeliste, oprindelsescertifikat, produktdatablad, inspektionsoptegnelser og relevante testrapporter. Projektspecifik-dokumentation skal anmodes om før ordrebekræftelse.
Q: Kan lukningen bestilles i forskellige konfigurationer under ét projekt?
A: Ja. Forskellige portarrangementer, kabel-indgangskonfigurationer, farver og tilbehørssæt kan specificeres, når projektet kræver flere varianter. Hver konfiguration skal bekræftes og dokumenteres før masseproduktion.
Spørgsmål: Kan tredjeparts-inspektion arrangeres?
A: Ja. Tredje-inspektion kan koordineres, når det kræves af køberen eller projektkontrakten. Inspektionsomfanget, prøveudtagningsmetoden, testkravene og inspektionsorganet bør aftales før produktion.
Q: Kan hasteordrer understøttes?
A: Fremskyndet produktion kan evalueres i henhold til nuværende kapacitet, materialetilgængelighed, ordremængde og konfiguration. Købere bør angive den påkrævede leveringsdato, når de anmoder om et tilbud, så produktions- og forsendelsesmuligheder kan gennemgås sammen.
